“中山大学极地”号破冰科考船综合调查装备一览

“中山大学极地”号破冰科考船配备多种先进调查设备，形成空天地海一体探测网。具体含括大气成分探测、海气环境要素探测、海洋水文参数测量、海底地形地质测量、冰区要素探测等，满足海洋极地水文、化学、生物、地球物理多学科交叉融合试验研究需求。

甲板支撑设备

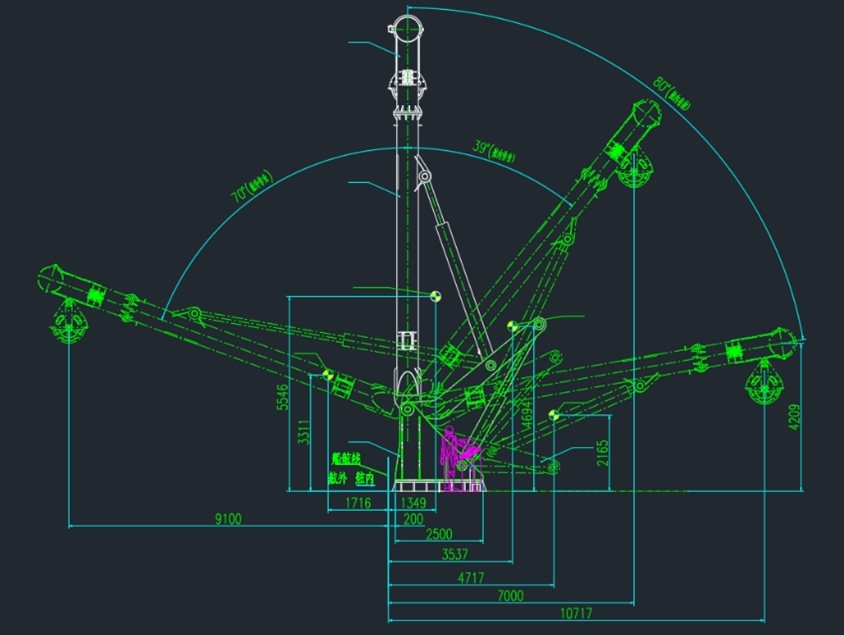

负载能力：

● 工作负荷：静态30t/动态15t；
● 摆幅：向外70°，向内80°；
● 柱内间距：8米；
● 吊点至甲板高度：12.3米。

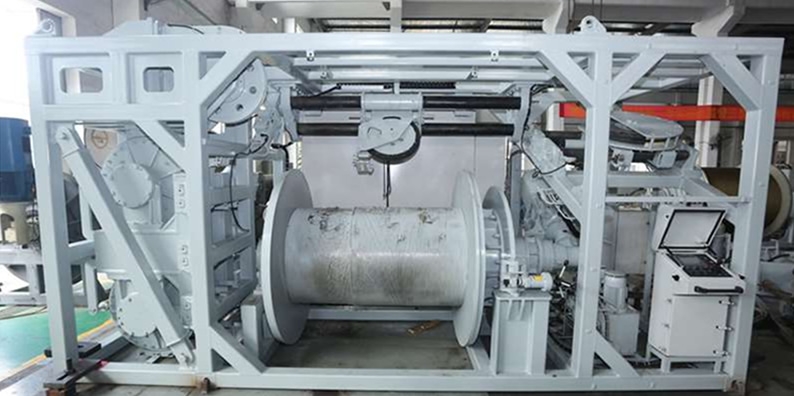

负载能力：

● 储缆长度：12000米；
● 牵引负载：15吨；
● 控制精度：0.02m/s；
● 制动能力：27吨。

作用：

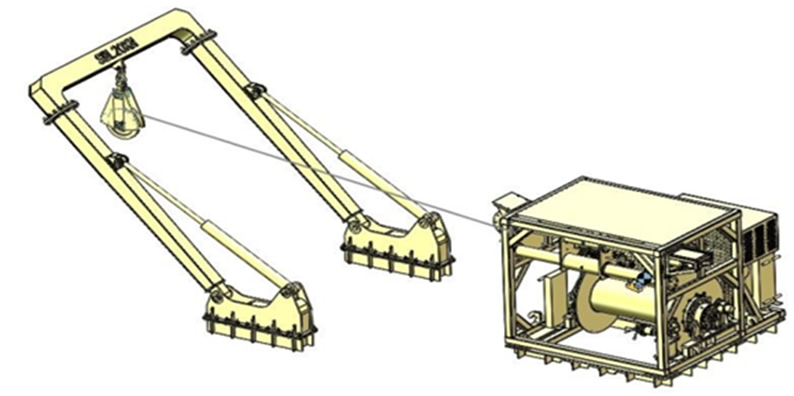

艉部A架与地质绞车一同使用，用于支持通过船艉部布放回收的综合调查设备探测作业，包括地质拖网、底栖生物拖网、重力柱状取样器、箱式取样器、地质抓斗、潜标、浮标、AUV等。

负载能力：

● 安全负载：4吨；
● 储缆长度：8000米；
● 控制精度：0.08m/s；
● 门架尺寸：高度4.5米，宽度3米。

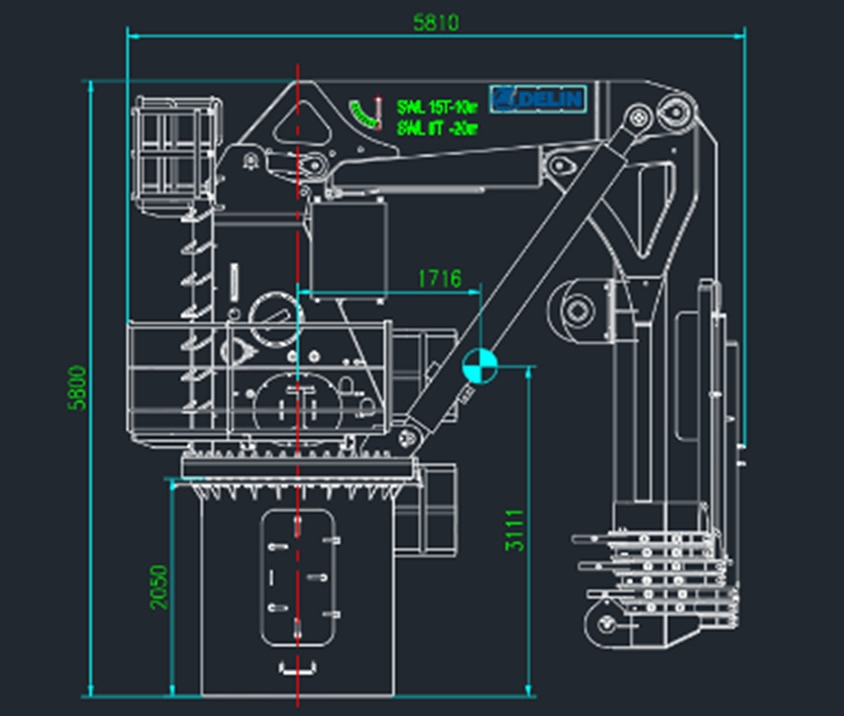

负载能力：

● 工作负载：15T-10M/6T-20M（静水），
　　　　　　6T-10M/3T-20M（应急）；
● 起升高度：40米；
● 回转角度：360o。

作用：

CTD绞车及A架主要用于深水温盐深剖面测量系统布放回收，也可用于支持Lander着陆器、浮游生物拖网等轻型设备作业；折臂吊机用于支撑船舶物资、仪器、调查装备甲板转运吊放需求。

大气成分观测方舱
气溶胶光度计
四分量辐射系统

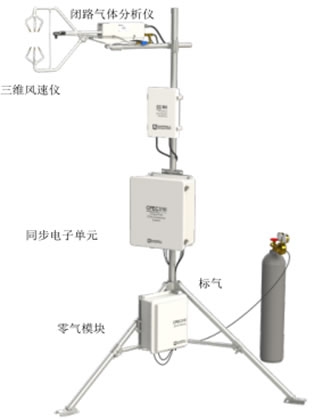

海气通量观测系统

75KHZ多普勒流速剖面仪

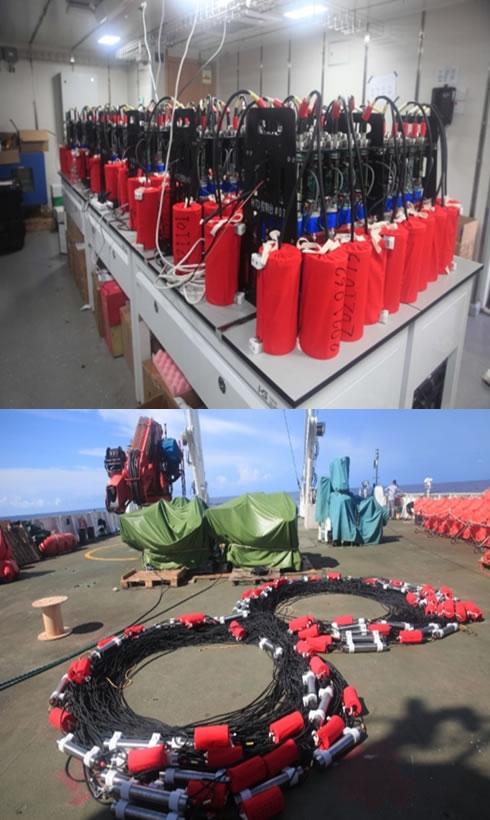

全海深分布式水声与水文同步测量潜标系统
海洋磁力测量系统
海洋重力测量系统
CTD 绞车及深水温盐深测量系统
表层海水采集系统

水下高清摄像系统
拖曳式低频声学发射系统
低频大深度吊放声源系统
水下三维激光扫描系统

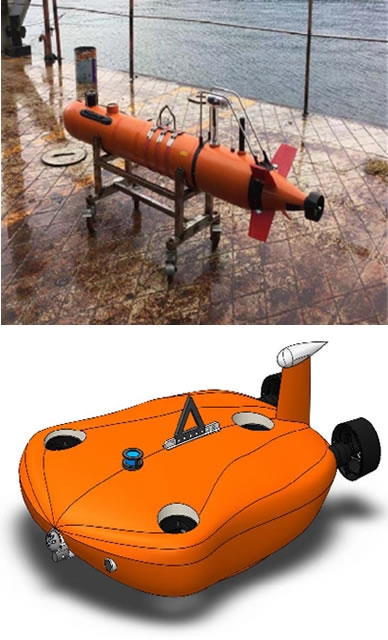

冰下双运动模式AUV
极区型 V形布置全海深多波束测深系统

海冰温度观测系统

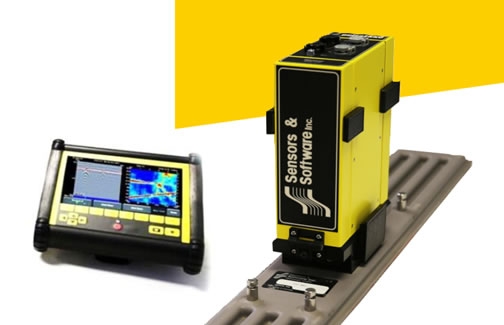

探冰雷达
极地 C 波段散射计
极地 L 波段双极化辐射计
冰区航行雷达

光纤陀螺罗经
高精度惯性导航系统
大功率高精度多普勒计程仪
DP1动力定位系统

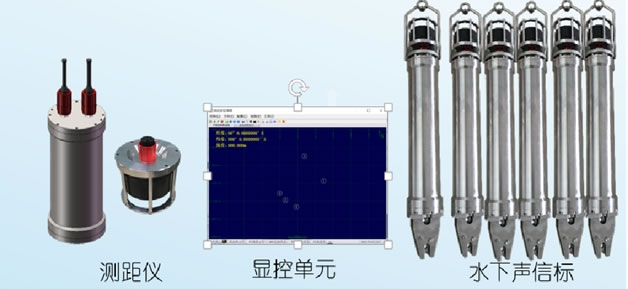

极区超短基线水声定位系统
